Bombenbewaffnung / Bombenträger
|
|
|
|
|
|
|

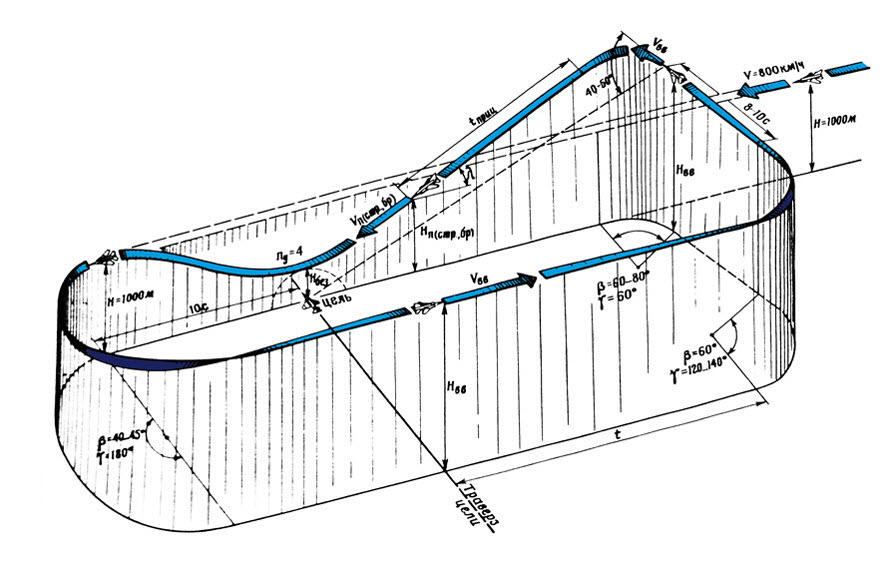

Manöverschema für den Anflug zum Bombenwurf.
|
|
|
|
|
|
|
|
|
|

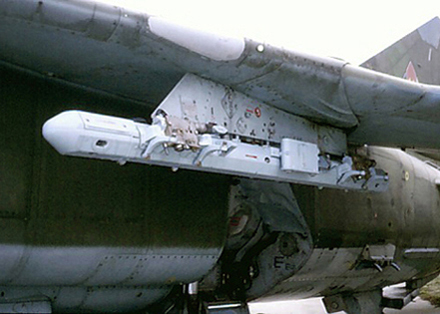

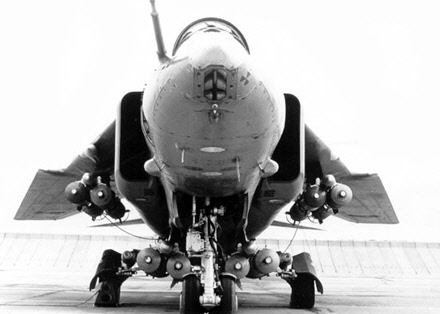

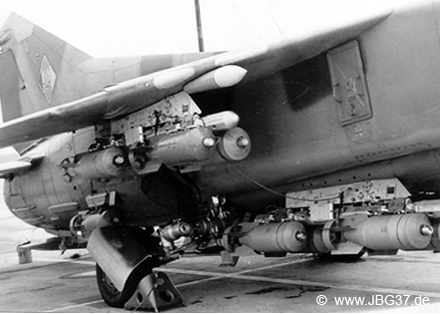

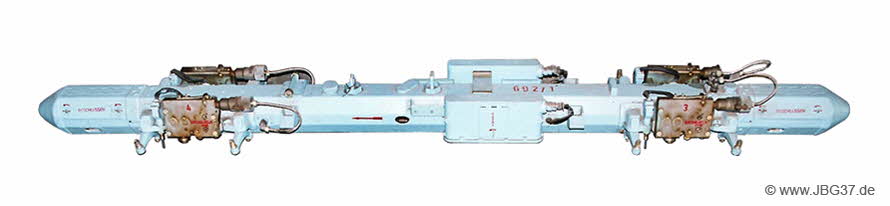

Mehrfachbombenträger MBD-2-67U (МБД-2-67У)
|
|

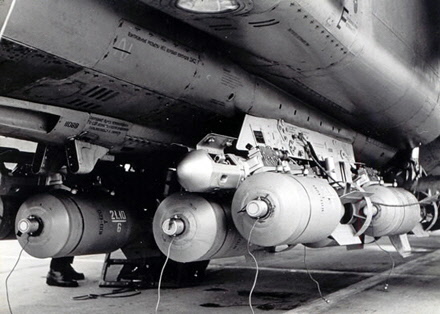

An den Mehrfachbombenträger konnten 4 Bomben von maximal je 100 kg angehangen werden. Der Träger wurde direkt an die Träger
der Stationen 1 - 4 angehangen. Wenn der Rumpfzusatzbehälter angehangen war, konnten an den inneren Stationen der Rumpfträger
keine Bomben angehangen werden.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

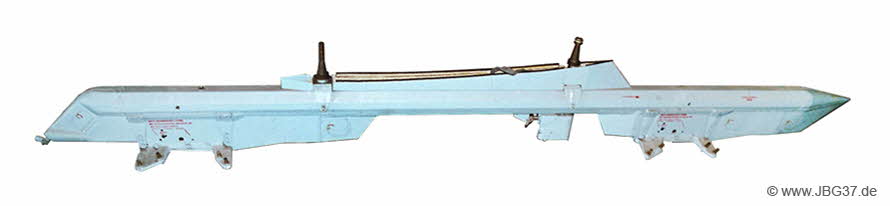

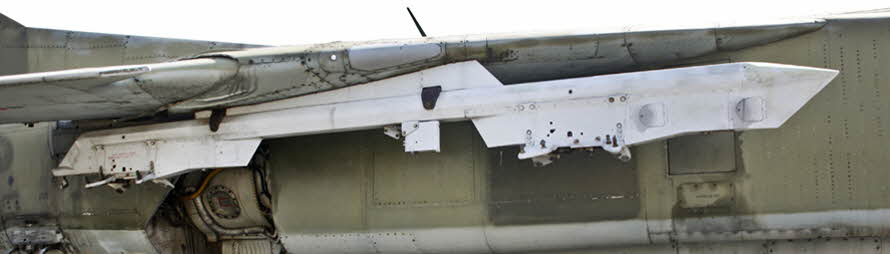

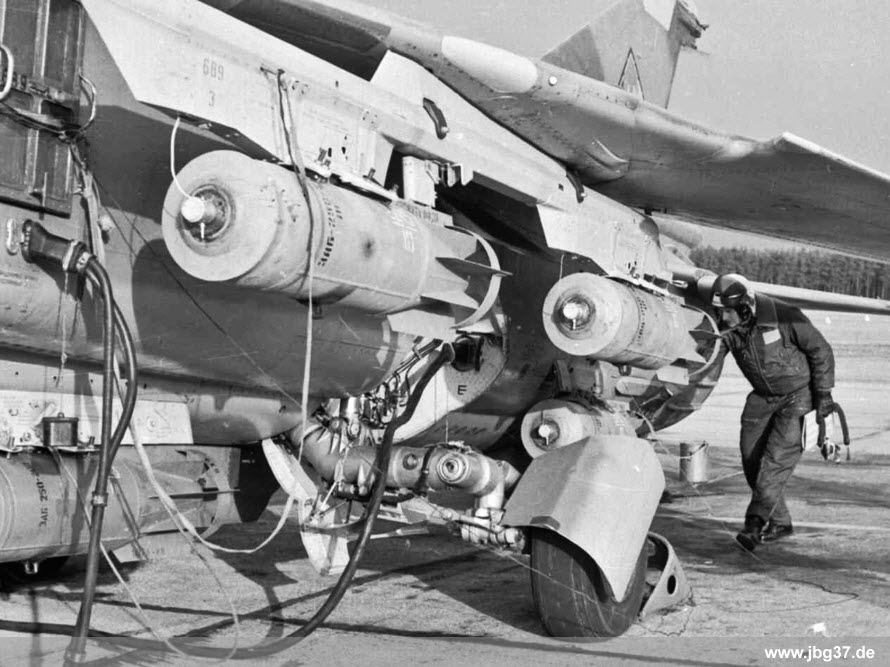

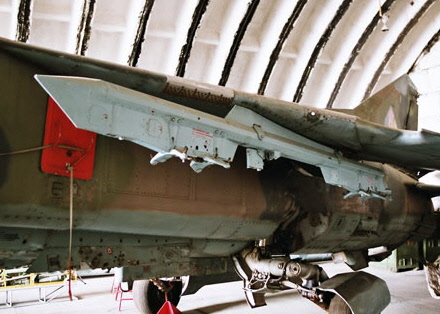

Mehrfachbombenträger MBD-3-2UT-1 (МБД-3-2УТ-1)
|
|
An den Bombenträger konnten 2 Bomben von je 250 kg oder 500 kg angehangen werden.
Der Träger konnte nur an den Stationen 3 und 4 verwendet werden.
Um den Träger verwenden zu können musste zuerst der reguläre Träger БДЗ-60-23К demontiert werden.
Der Austausch der Träger war in der Regel sehr zeitaufwendig.
|
|
|
|
|
|
|
|
|
|
|

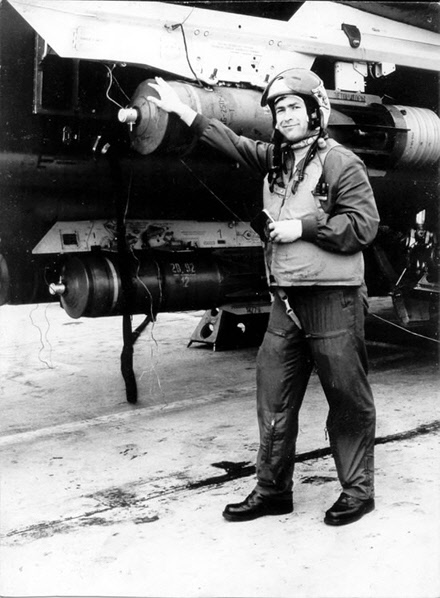

Bewaffnungsvariante von 8 Bomben 250 kg
|
|
|
|
|
|
|
|
|
|
|

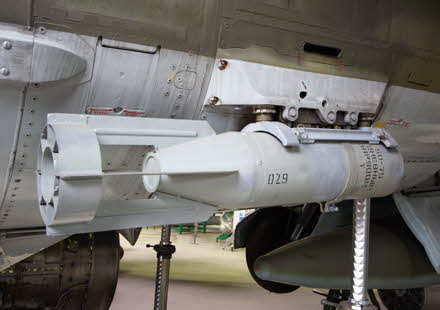

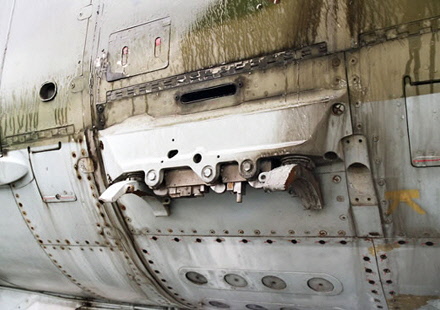

Heckträger mit Bombenschloss DSU-1A (ДЗУ-1А)
|
|
An den beiden Heckträgerstationen 5 und 6 konnten Bomben von 100 kg - 250 kg angehangen werden.
|
|
|
|
|
|
|
|
|
|
|
|
|
|

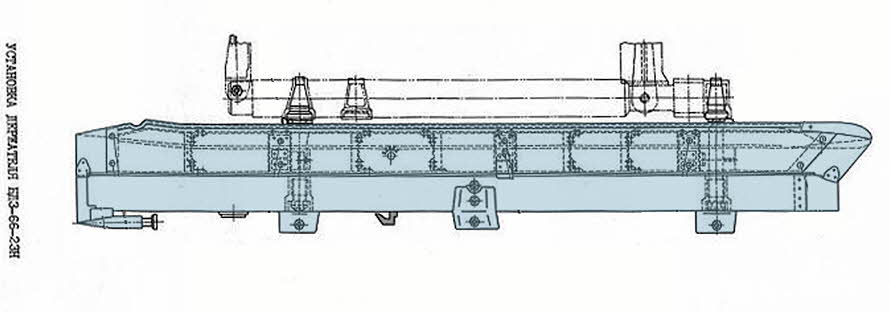

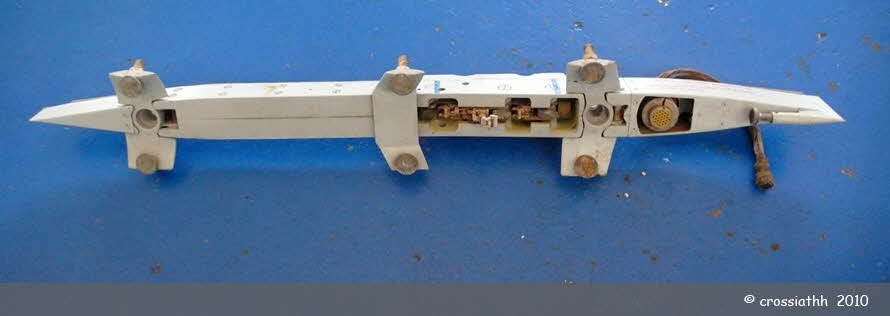

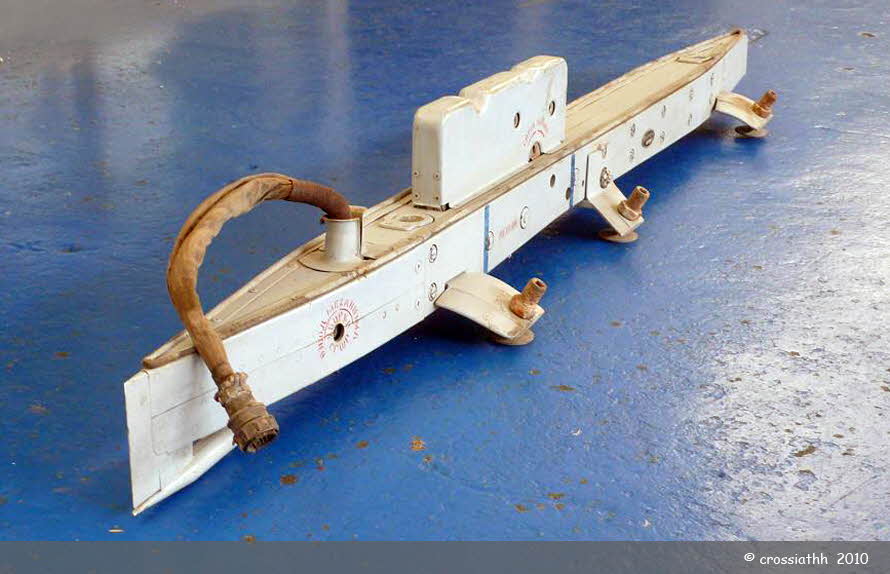

Bombenträger für taktische Kernbomben BD3-66-23N (БД3-66-23Н)
|
|

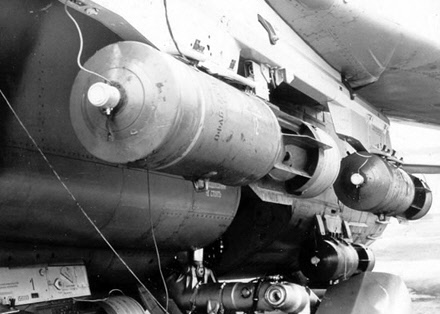

Die MiG-23BN war technisch für den Einsatz von taktischen Kernwaffen ausgerüstet. Es konnte eine Kernbombe vom Typ RN-40
mit einem TNT-Äquivalent von 30 kt mitgeführt werden. Hierzu war die Montage des speziellen Waffenträgers BD3-66-23N
an den Stationen 1 oder 2 notwendig.
Im JBG-37 waren in der TDZ vom Träger BD3-66-23N 21 Stück eingelagert.
|
|
|
|
|
|
|
|
