Ungelenkte Raketen
|
|
Ungelenkte Raketen wurden hauptsächlich gegen Erdziele eingesetzt.
An die MiG-23BN konnten angehangen werden:
|
4 x UB-16 / UB-32 mit S-5 oder
4 x B-8M1 mit je 20 S-8
4 x S-24
|
|
Ungelenkte Rakete S-5 KO
|
|
Kaliber
|
57 mm
|
|
Masse Rakete
|
m R = 4,5 kg
|
|
Masse Treibsatz
|
1,3 kg
|
|
Brenndauer Treibsatz
|
0,9 sec
|
|
Anfangsgeschwindigkeit
|
v = 37 - 56 m/s
|
|
max. Geschwindigkeit bei Brennschluss
|
Vmax = 586 m/s
|
|
Schussentfernung
|
2000 m
|
|
günstige Schussentfernung
|
1200 m
|
|
Gefechtsteil
|
Stahlmantel mit kumulativen Trichter
Fernschärfen des Zünders
nach 300 m
|
|
|
|

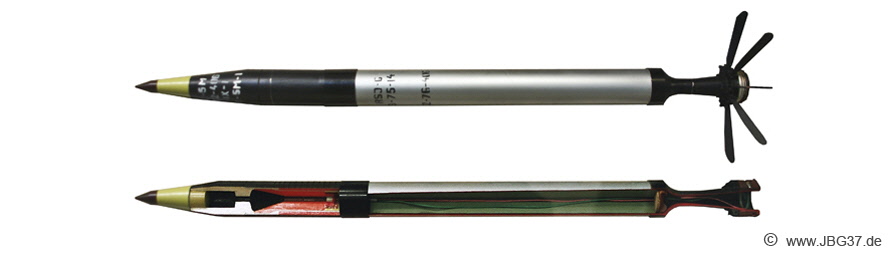

Rakete S-5KO
|
|
|
|
|

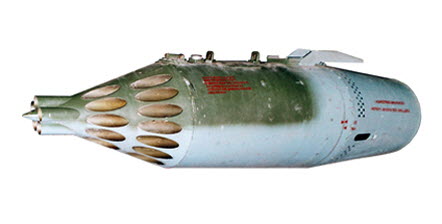

Raketenbehälter UB-32
|
Den Raketenbehälter gab es auch mit einer Tarnung
|
|
|
|
|
Raketenbehälter UB-16
|
|
|
|
|
|

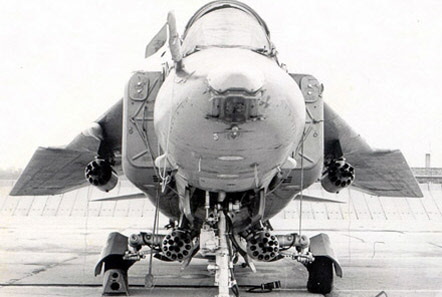

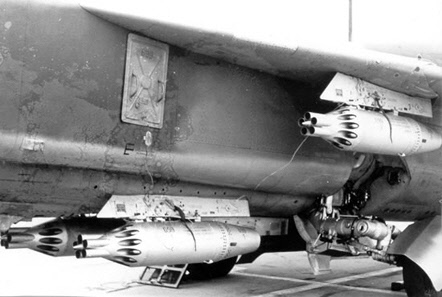

Angehängte Raketenbehälter UB-16 zum Abschuss der Rakete S-5
|
|
|
|
|
|
|
|
|
Ungelenkte Rakete S-8
|
|
|
|

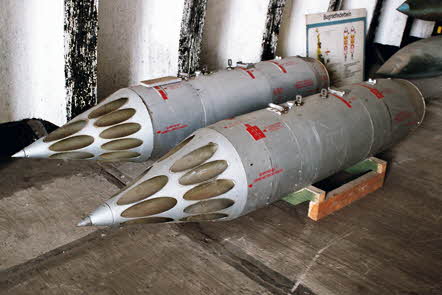

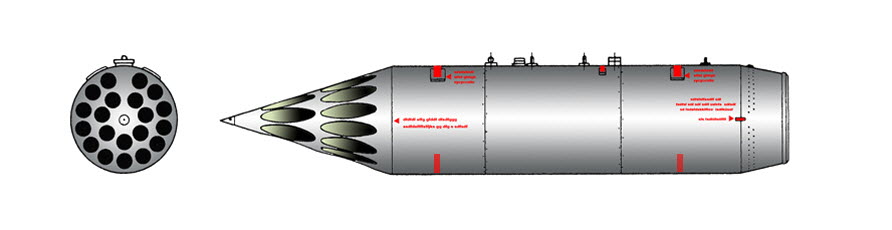

Raketenbehälter B-8M1
|
|
|
|
|
|

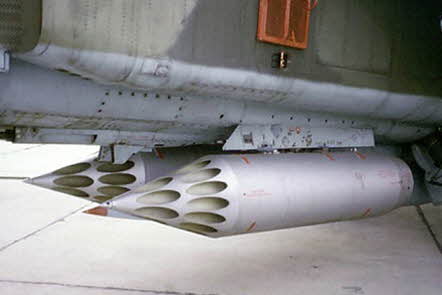

Angehängte Raketenbehälter
B-8M1 zum Abschuss der Rakete S-8
|
Angehängte Raketenbehälter
B-8M1 zum Abschuss der Rakete S-8
|
|
|
|
|
|
|
|

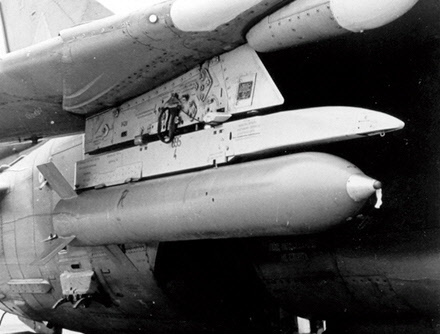

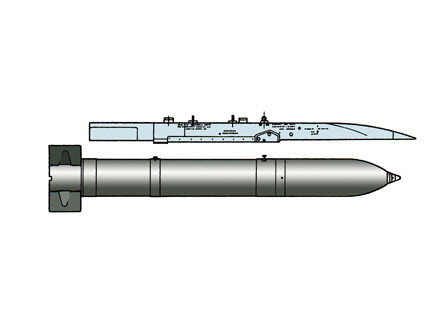

Ungelenkte Rakete S - 24
|
|
Kaliber
|
240 mm
|
|
Masse Rakete
|
m R = 235 kg
|
|
Masse Gefechtsteil
|
m GT =123 kg
|
|
max. Geschwindigkeit bei Brennschluss
|
V max = 400 m/s
|
|
Gefechtsteil
|
Splitter - Sprengwirkung
|
|
Durchschlagswirkung
|
Panzerung 25 mm
Beton bis 1000 mm
|
|
|
|
|
|
|
